مكان المنشأ:
CN
اسم العلامة التجارية:
WNK
إصدار الشهادات:
CE, ISO9001:2015
رقم الموديل:
WNK81MA

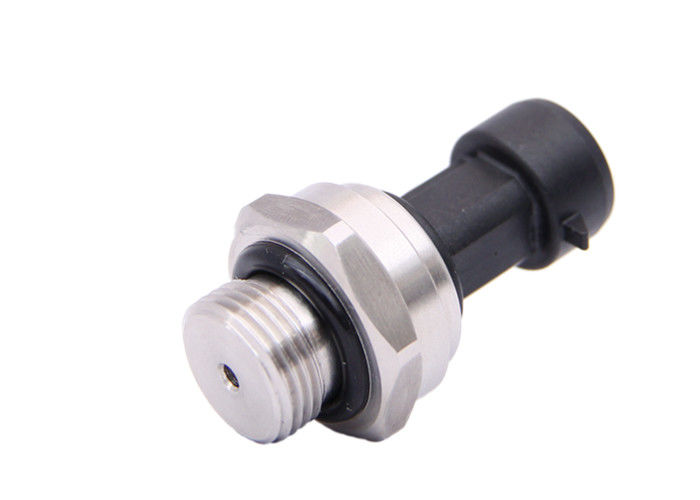

SS304 4 ~ 20mA 0.2-2.9V SPI ، I2C جهاز استشعار ضغط الماء في أنابيب المياه
ناقل الضغط WNK81MA هو ناقل ضغط مستقر عالي باستخدام شريحة تكييف إشارة ASIC المحددة ومستشعر ضغط السيليكون المنبعث من الحاجز SS316L عالي الأداء.الدوائر المتكاملة ASIC المحددة الداخلية تحويل إشارة ملي فولت إلى الجهد القياسي، إشارة التيار أو التردد. يمكن أن تتصل بسهولة مع بطاقة واجهة الكمبيوتر، وأدوات التحكم، ومقاييس ذكية أو PLC.والتي تمكنها من العمل في بيئة تآكل.
WNK81MA هو الحل للتطبيقات التالية:
• قياس ضغط الغاز أو البخار أو السائل في مناطق مختلفة.
• قياس مستوى السائل، الحجم أو الكتلة
• متكاملة في مجموعة متنوعة من الحلول المحددة من قبل المستخدم
• نظام إدارة المياه والغاز الذكي، التحكم الذكي في الحرائق، التحكم في الإلكترونيات السياراتية، ضاغط الهواء، مكيفات التكييف والتهوية، المضخة، الصمامات وما إلى ذلك.
الخصائص:
• دائرة تكييف ASIC عالية الأداء
• مستشعر ضغط السيليكون المنتشر
• غطاء من الفولاذ المقاوم للصدأ والألومنيوم والنحاس
• 0.5...4.5 فولت، 4...20mA، 1...5 فولت و 0...10 فولت الخروج التناظري أو I2المخرجات الرقمية C و SPI
• الاستجابة السريعة، لا وجود للانتشار
• خيوط مختلفة للعملية أو منفذ تخصيص آخر مقبول؛
• دقيق ومستقر وموثوق به
أداء:
| المدخلات | |
| نوع الضغط | ضغط القياس، ضغط الختم، الضغط المطلق |
| نطاق القياس | -0.1 ~ 60MPa |
| الناتج | |
| التناظرية | 0.5...4.5فولت، 4...20ما، 1...5فولت، 0...10فولت |
| التناظرية | أنا2ج، SPI |
| الدقة | |
| 0.2% | الخطيّة، الهستيريس، التكرار:<0.2% من كامل نطاق جهاز الاستشعار |
| 0.5٪ | الخطيّة، الهستيريس، التكرار:<0.5% من كامل نطاق جهاز الاستشعار |
| الحمل الزائد | |
| 2جهاز استشعار الضغط 5X على نطاق كامل | |
| معلومات الإسكان | |
| مواد السكن | SS 304، Cu، Al |
| مواد الرطوبة | SS316L |
| حماية الدخول | IP67 |
إمدادات الطاقة
| فولتاج التزويد | إمدادات الطاقة 5V 24VDC المنظمة، |
| تأثير فولتاج التوريد | تأثير فولتاج التغذية 5 فولت: 3 فولت / ماكس.5.5 فولت |
معلومات الطلب:
| النموذج | وصف المنتج | ||
| WNK81MA | ناقل الضغط | ||
| الرمز | نوع الضغط | ||
| أ | الضغط المطلق | ||
| G | ضغط المقياس | ||
| S | ضغط الختم | ||
| الرمز | الدقة | ||
| 2 | 0.2% FS | ||
| 5 | 0.5٪ FS | ||
| الرمز | نطاق جهاز الاستشعار | ||
| أ | 0.1بار | E | 10 بار |
| ب | 0.5 بار | F | 50 بار |
| ج | 1 بار | G | 100 بار |
| د | 5بار | هـ | 600 بار |
| نطاقات أخرى في طور التطوير | |||
| الرمز | الناتج | ||
| 1 | 0.5...4.5 فولت DC | ||
| 2 | 4... 20mA | ||
| 3 | أنا2ج | ||
| 4 | SPI | ||
| 5 | 0... 10 فولت DC | ||
| 6 | 1...5 فولت DC | ||
| إكس | التخصيص | ||
| الرمز | علبة كهربائية | ||
| C1 | باكارد | ||
| C2 | M12 | ||
| C3 | منفذ الكابل ((بالتأكيد ضع طول الكابل ، مثل 01 ل 1 متر) | ||
| C4 | ميني DIN43650 | ||
| C5 | GX12-3 | ||
| CX | التخصيص | ||
| الرمز | رابط العملية | ||
| P1 | G1/4 | P5 | M12 × 1.5 |
| P2 | 1/4-18NPT | P6 | 1/4-19PT |
| P3 | 1/8-27NPT | P7 | 7/16-20UF ((أنثى)) |
| P4 | M14 × 1.5 | PX | التخصيص |
| الرجاء الاتصال بـ WNK للحصول على مصابيح عملية أخرى | |||
رمز ترتيب نموذجي:WNK81MA GC2 C1 P1 | |||
المزايا التنافسية:
1تأسست في عام 2004، أكثر من 13 عاما من البحث المهني، وتطوير وتجربة الإنتاج؛
2فريق بحث وتطوير ذو خبرة ومهنية لتوفير خدمات تخصيص
3إنتاج العناصر الأساسية للناقلات - PCB ، وتزويد PCB لمنتجي الناقلات ؛
4أعلى دقة تصل إلى 0.05% FS
5مخرجات مختلفة I2C ، SPI ، 4 ~ 20mA ، Hart ، Modbus ، Profibus-Pa ، 0.5-4.5V ، 0.2-2.9V ومخرجات تناظرية أخرى ؛
6تم تصدير منتجاتنا إلى ألمانيا والنرويج وبولندا وفنلندا وإسبانيا والمملكة المتحدة وفرنسا وروسيا والولايات المتحدة والبرازيل والمكسيك وأستراليا واليابان وكوريا وتايلاند وإندونيسيا وأوروغواي والعديد من البلدان الأخرى.
