مكان المنشأ:
انهوى، الصين
اسم العلامة التجارية:
WNK
إصدار الشهادات:
CE, ISO, HART
رقم الموديل:
WNK51

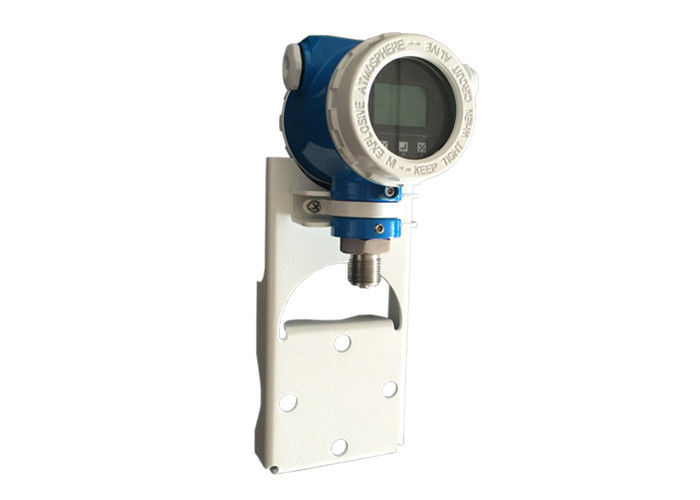

ذكي 4-20mA منتشر السيليكون الذكي الضغط الارسال مع 2 "تصاعد قوس للصناعة المقدمة
جهاز إرسال الضغط من سلسلة WNK5 هو جهاز إرسال الضغط عالي الأداء المقدم من شركة Hefei WNK Smart Technology Co., Ltd. وهو يحول الإشارة المادية للضغط والضغط التفاضلي والمستوى وما إلى ذلك إلى إشارة قياسية، عن طريق جمع مستشعر الخلية ودائرة المعالجة الرقمية.
تتمتع سلسلة WNK5 الخاصة بنا بأفضل دقة وتوحيد للإشارة من خلال تطبيق تقنية الدوائر الرقمية المتكاملة المحددة المتقدمة. يتم تعويض كل مجموعة من أجهزة الإرسال بدرجة الحرارة المحيطة في مصنعنا، لضمان أقصى قدر من الدقة والانجراف الصغير في نطاق درجة حرارة العمل الواسع.
تطبيق المنتج
1. قياس وقياس الضغط المطلق في الغازات أو البخار أو السوائل في جميع مجالات العمليات الهندسية والقياس.
2. قياس المستوى أو الحجم أو الكتلة في السوائل.
3. العمل مع عنصر الكشف، وقياس تدفق الغازات والبخار وتدفق السائل. (الحجم وتدفق الكتلة)
4. ضغط عالي يصل إلى 700 بار.
ميزة المنتج
1. دقة مرجعية عالية تصل إلى 0.05%.
2. الانجراف طويل المدى ± ± 0.25٪ URL لمدة عام واحد.
3. بروتوكول Hart أو PROFIBUS-PA أو FF للخيار.
4. آمن جوهريًا ومقاوم للاشتعال
5. نسبة انخفاض المدى 100:1
6. نوع ذكي لسهولة المعايرة
البيانات الفنية
| الوسائط المقاسة | السائل والغاز والبخار |
| نطاق الضغط | -100 كيلو باسكال ~ 70 ميجا باسكال |
| إشارات الإخراج | 4 ~ 20mA، هارت، PROFIBUS-PA للخيار |
| دقة | 0.075%، أعلى عند الطلب |
| استقرار | ±0.15% من عنوان URL لمدة 5 سنوات |
| انحراف درجة الحرارة | ±0.03% من URL/10 درجة مئوية |
| عرض | شاشات الكريستال السائل، أو مؤشر اختياري |
| مواد الإسكان | الألومنيوم14 |
| اتصال العملية | M20×1.5;G1/2;1/2NPT |
| فئة الحماية | IP66/67 |
| إثبات سابق | Exia II CT4، خيار آخر حسب الطلب |
| مزود الطاقة | 10.5-55 فولت تيار مستمر 10.5-30 فولت تيار مستمر |
| درجة الحرارة المحيطة | -40 إلى 85 درجة مئوية، -40 إلى 80 درجة مئوية لرأس LCD |
| درجة حرارة التخزين | -45 إلى 85 درجة مئوية، -40 إلى 80 درجة مئوية لرأس LCD؛ |
| قياس | مع الشاشة: 95*126*52 (مم) |
| بدون شاشة: 95*115*52 (مم) | |
| الوزن الصافي | 1.7 كجم (بدون حامل أو اتصال العملية) |
مخطط التثبيت
ورقة الطلب
| نموذج | تفاصيل المنتج | ||
| WNK51 | جهاز إرسال الضغط الذكي عالي الدقة | ||
| شفرة | موافقة | ||
| أ | للمناطق غير الخطرة | ||
| 1 | إكسياIICT6 | ||
| 2 | إكسياIICT4 | ||
| 3 | ExdIIBT6 | ||
| للحصول على موافقات أخرى أو مزيد من المعلومات، يرجى الاتصال بنا | |||
| شفرة | رمز الإخراج | ||
| أ | 4…20 مللي أمبير | ||
| ح | 4...20 مللي أمبير، هارت | ||
| ص | بروفيبوس-السلطة الفلسطينية | ||
| ف | FF | ||
| شفرة | عرض | ||
| أ | لا يوجد عرض | ||
| ل | شاشات الكريستال السائل | ||
| شفرة | السكن؛ دخول الكابل حماية | ||
| أ | الألومنيوم 14، M20 × 1.5، IP66 / 67 | ||
| ب | ألومنيوم 14، G1/2، IP66/67 | ||
| ج | ألومنيوم 14,1/2NPT، IP66/67 | ||
| شفرة | نطاق الاستشعار لقياس الضغط | شفرة | نطاق الاستشعار للضغط المطلق |
| 1C | 100 ملي بار (10 كيلو باسكال/1 مللي أمبير) | 2ج | 100 ملي بار (10 كيلو باسكال/1 مللي أمبير) |
| 1E | 250 ملي بار (25 كيلو باسكال/2.5 ملي بار) | 2E | 250 ملي بار (25 كيلو باسكال/2.5 ملي بار) |
| 1F | 400 ملي بار (40 كيلو باسكال/4 ملي بار) | 2F | 400 ملي بار (40 كيلو باسكال/4 ملي بار) |
| 1 ح | 1 بار (100 كيلو باسكال/10 ملي ماء) | 2 ح | 1 بار (100 كيلو باسكال/10 ملي ماء) |
| 1 ك | 2 بار (200 كيلو باسكال/20 ملي ماء) | 2 ك | 2 بار (200 كيلو باسكال/20 ملي ماء) |
| 1 م | 4 بار (400 كيلو باسكال/40 ملي ماء) | 2 م | 4 بار (400 كيلو باسكال/40 ملي ماء) |
| 1 ص | 10 بار (1MPa/100mH2O) | 2 ص | 10 بار (1MPa/100mH2O) |
| 1S | 40 بار (4MPa/400mH2O) | 2S | 40 بار (4MPa/400mH2O) |
| 1U | 100 بار (10MPa/1000mH2O) | 2U | 100 بار (10MPa/1000mH2O) |
| 1 واط | 400 بار (40MPa/4000mH2O) | 2 واط | 400 بار (40MPa/4000mH2O) |
| 1X | 700 بار (70MPa/7000mH2O) | 2X | 700 بار (70MPa/7000mH2O) |
| شفرة | المعايرة، الوحدة | ||
| 1 | نطاق الاستشعار (مليبار/بار) | ||
| 2 | نطاق الاستشعار، كيلو باسكال / ميجاباسكال | ||
| 3 | نطاق الاستشعار، mmH2O/mH2O | ||
| 4 | نطاق الاستشعار، رطل لكل بوصة مربعة | ||
| شفرة | مادة الحجاب الحاجز | ||
| 1 | 316 لتر | ||
| 2 | سبيكة C-276 | ||
| X | متطلبات خاصة أخرى | ||
| لنوع خاص آخر من الحجاب الحاجز، يرجى الاتصال معنا. | |||
| شفرة | اتصال العملية؛ أفسد | ||
| جا | خيط ذكر G1/2، فتحة داخلية 3 مم، 316 | ||
| غيغابايت | خيط ذكر G1/2، فتحة داخلية 11.4 مم، 316 | ||
| جي سي | خيط أنثى G1/2، فتحة داخلية 3 مم، 316 | ||
| جي دي | خيط أنثى G1/2، فتحة داخلية 11.4 مم، 316 | ||
| غير متوفر | خيط ذكر 1/2NPT، فتحة داخلية 3 مم، 316 | ||
| ملحوظة: | خيط ذكر 1/2NPT، فتحة داخلية 11.4 مم، 316 | ||
| نورث كارولاينا | خيط أنثى 1/2NPT، فتحة داخلية 3 مم، 316 | ||
| اختصار الثاني | خيط أنثى 1/2NPT، فتحة داخلية 11.4 مم، 316 | ||
| ماجستير | خيط ذكر M20×1.5، فتحة داخلية 3 مم، 316 | ||
| ميغابايت | خيط ذكر M20×1.5، فتحة داخلية 11.4 مم، 316 | ||
| جكس | متطلبات خاصة أخرى | ||
| بالنسبة لخيط برغي التوصيل الخاص الآخر، يرجى الاتصال بنا. | |||
| شفرة | مادة اتصال العملية | ||
| 3 | 316 | ||
| ح | سبيكة ج | ||
| شفرة | حماية الجهد الزائد | ||
| أ | لا | ||
| م | حماية الجهد الزائد | ||
| شفرة | قوس التثبيت | ||
| أ | لا | ||
| ش | قوس متزايد للأنابيب | ||
| النموذج النموذجي#:WNK51 AHL A1P21 MA3 AU | |||
