مكان المنشأ:
الصين
اسم العلامة التجارية:
WNK
إصدار الشهادات:
ex-proof,CE,ISO
رقم الموديل:
WNK55
محول الضغط الذكي التفاضلي لقياس التدفق
وصف المنتج
ناقل الضغط التفاضلي لقياس التدفق
من خلال قياس الفرق في ضغط السائل بينما يتدفق السائل عبر أنبوب، من الممكن حساب معدل التدفق.يتم استخدام عنصر رئيسي وثانويتم تصميم العنصر الأساسي لإنتاج فرق في الضغط مع زيادة التدفق. الأكثر شيوعاً هي لوحة فتحة، ونتوري، فوهة التدفق، وأنبوب بيتو.العنصر الثانوي هو ناقل الضغط التفاضليتم تصميمه لقياس الضغط التفاضلي الذي ينتجه العنصر الأساسي بدقة قدر الإمكان.من المهم أن لا تتأثر قياس الضغط التفاضلي بتغيرات في ضغط خط السائلدرجة الحرارة أو خصائص أخرى مثل درجة حرارة البيئة.
جهاز إرسال DP جيد سيضمن قياس ضغط التفاضل بدقة،بغض النظر عن غيرها من المعلمات المتغيرة وسوف ترسل إشارة موثوقة لتمثيل ضغط التفاضلفي حلقة التحكم النموذجية، يتم تغذية إشارة المرسل إلى جهاز التحكم حيث يتم استخدام الإخراج لتنظيم معدل التدفق من خلال صمام التحكم.

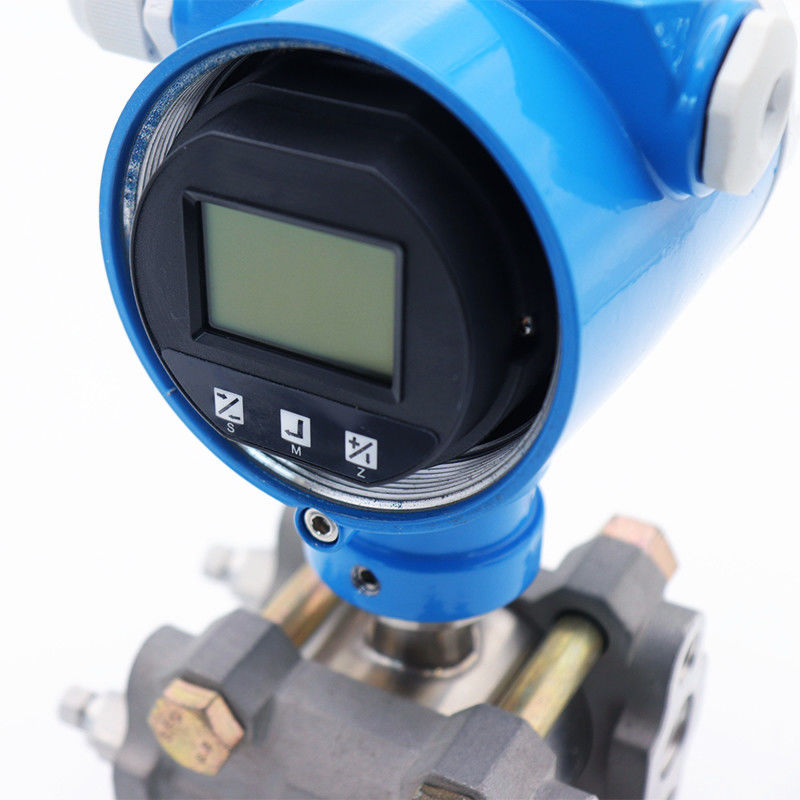

التفاصيل الصور

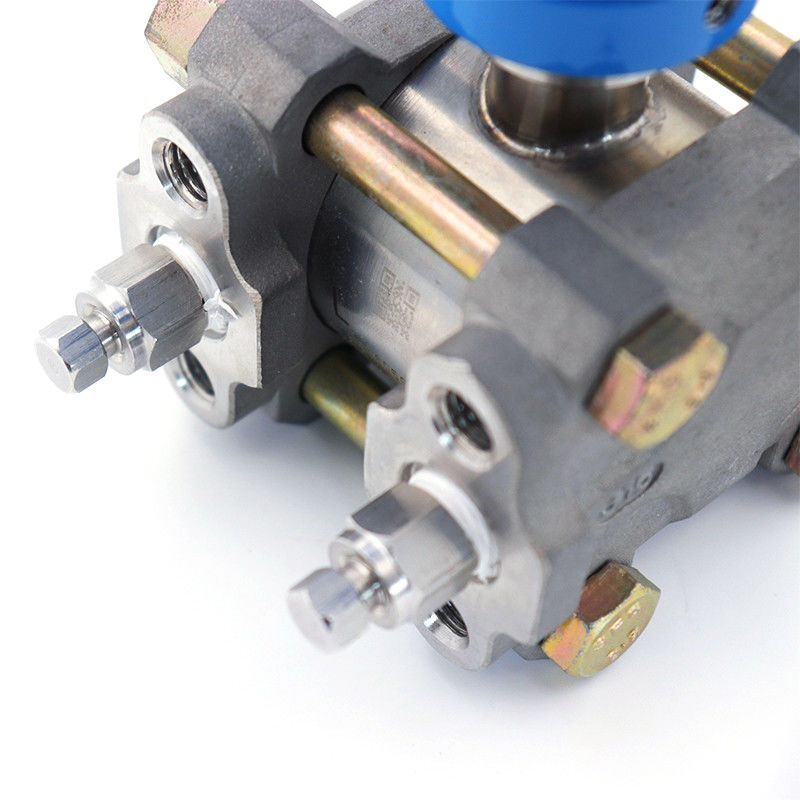

الجزء الأعلى أو الوسط من الخزانهو جانب الضغط المنخفض[L]من ناقل الضغط التفاضلي، و tانه الجزء الاسفل من الخزانهو جانب الضغط العالي[H];

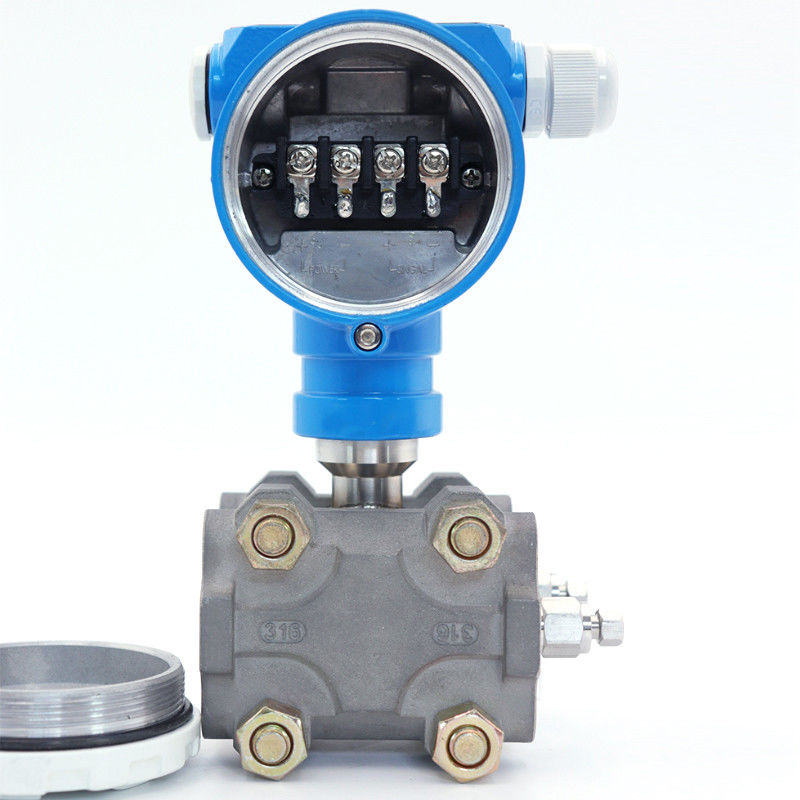

قطر الكابل φ8 ~ φ12. تقع محطات الإشارة في مقصورة منفصلة من الصندوق الكهربائي. فك الغطاء يمكن أن يكون الأسلاك.

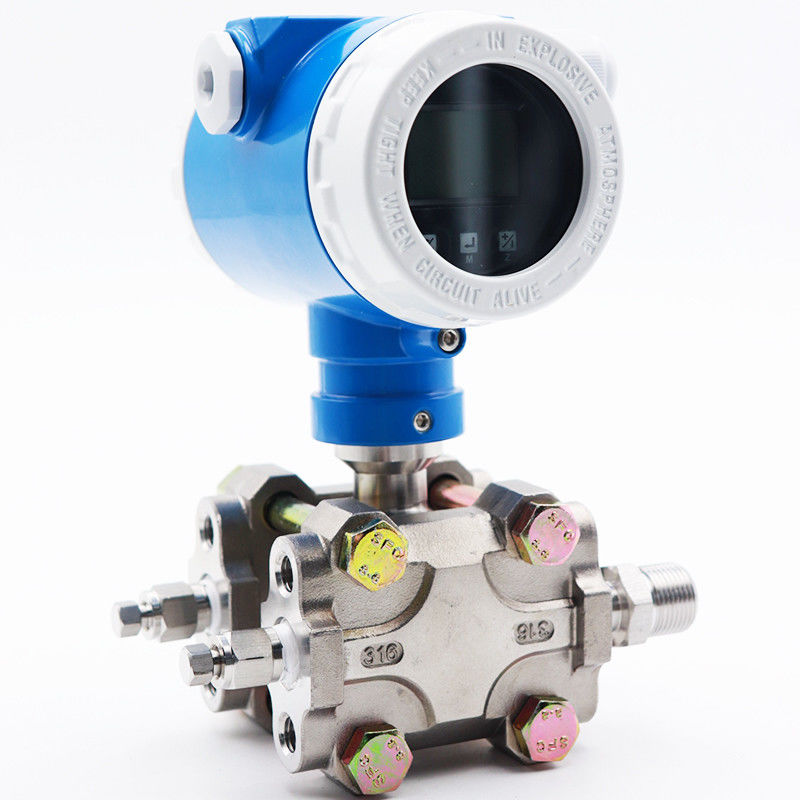

مادة علبة جهاز نقل الضغط التفاضلي هي الألومنيوم 14 ، وصلة العملية هي الفولاذ المقاوم للصدأ ، مع تصنيف حماية IP66 / 67.
استخدام المنتج
المنتج تطبيق آخر
عادة ما تستخدم أجهزة نقل الضغط التفاضلية لحساب الضغط والجريان ومستوى السائل والحجم وما إلى ذلك.في وسائل الإعلام. يستخدم بشكل رئيسي في مجالات التحكم الصناعي مثل الطاقة، والكيمياء، والغاز الطبيعي، ومحطات توليد الكهرباء، وصناعة الورق.نسبة خطوط الأنابيب تحتاج إلى التحكم، ويتم استخدام جهاز نقل الضغط التفاضلي الصحي لمراقبة تدفق خط الأنابيب والتحكم في النسبة.
